为何大型西玛电机铁芯需采用分段设计（即带径向通风道铁芯）？

编辑：西安西玛电机网络部　　发布时间：2024-07-09 17:37:30　　来源：西安电机厂

摘要：大型电机铁芯的分段设计（即带径向通风道铁芯）是出于解决电机温升问题的需要，它涉及电磁设计、成本控制、工艺实现及材料利用等多方面的综合考量。

为何大型西玛电机铁芯需采用分段设计（即带径向通风道铁芯）？

在电机制造过程中，一种特定的铁芯设计——带径向通风道铁芯，被引入以应对西玛电机的关键挑战之一：温升问题。这种设计通过在铁芯中嵌入径向通风道来增强电机的散热能力。简而言之，若电机温升非关键问题，则此设计非必要之选。

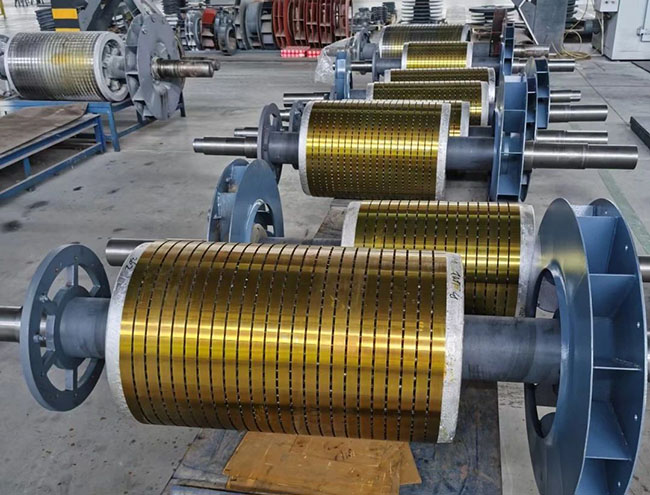

图为西安西玛电机的定子照片

西玛电机的电磁与成本考量

电磁设计需求：电机设计时，净铁长需维持一定标准以确保性能。引入径向通风结构后，虽能改善散热，但伴随而来的是需增设支撑元件（如通风槽管和通风槽板），这些额外组件不仅增加了铁芯的总体长度，也相应延长了定转子导体的直线边长度。从成本视角看，这直接导致电磁线或转子导条等材料用量上升。
性能影响：直线边长度的增加，不可避免地提升了定转子的漏抗，可能对电机的效率、功率因数等关键性能指标产生负面影响。因此，在设计时，如何在控制温升与维持电机高效能之间找到平衡点，是决定是否采用带径向通风道铁芯的重要因素。

西玛电机的工艺与质量控制

工艺复杂性：采用带径向通风道的铁芯设计，要求更高的工艺精度。通风道部位的质量保证、定子与转子通风道的精确对正，都是不容忽视的环节。若处理不当，可能引发电气故障风险，甚至影响电机的有效铁长，进而损害整体性能。
全面工艺跟进：为确保径向通风道铁芯能充分发挥其散热优势，相关制造工艺必须全面升级，包括但不限于材料处理、组装精度控制及后续检测流程，确保每一环节都达到设计要求。

西玛电机的材料与散热策略

值得注意的是，无论是热轧硅钢片上的漆层还是冷轧硅钢片的氧化层，均能有效抑制铁芯涡流，这通过合理控制材料厚度即可实现，无需依赖铁芯分段。然而，对于大电机而言，局部过热问题尤为突出，径向通风道的设计正是针对这一痛点，通过优化内部风路布局，有效分散并排出热量，保障电机长期稳定运行。

综上所述，大型电机铁芯的分段设计（即带径向通风道铁芯）是出于解决电机温升问题的需要，它涉及电磁设计、成本控制、工艺实现及材料利用等多方面的综合考量。
