西安泰富西玛Z2系列直流电机型号说明

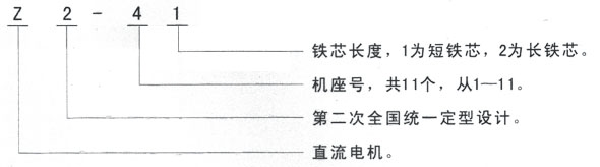

      Z表示“直”流，2表示第二次全国定型设计，横线后数字表示机座号与铁心长短，西玛电机以Z2-41为例4代表4号机座，1代表短铁心，而Z2-112中11代表11号机座，2代表长铁心。

西安泰富西玛Z2系列直流电机概述
      1、Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准系列小型直流电机。
      2、西安西玛电机Z2系列小型直流电机共分11个机座号，每个机座号有二种铁心长度。制造有直流电机、直流发电机、直流调压发电机三种，适用于一般正常的工作环境。Z2系列小型直流电机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组用。
      3、励磁方式：电机为带有少量稳定绕组的并激或他激励磁。
         发电机为复激或他激励磁（额定电压为230伏的发电机）；调压发电机为并激励磁（不带串激绕组）。
         电机的他激励磁电压制成有110伏或220伏两种。
         电机额定电压110伏的仅有他励电压110伏一种。
      4、电机可用三角皮带、正齿轮或弹性联轴器进行传动，不使用电机轴承受轴向推力。
      5、西安泰富西玛Z2系列电机根据使用要求可制成湿热带地区使用的具有防潮、防霉、防烟雾性能的湿热带型（TH）直流电机，应另行协议。
         Z2系列2-11#还可制成ZYS-A型测速机的派生机构。
      6、Z2系列电机基本系列为自通风电机，当降低外施电枢电压向下调速时，转矩随转速下降而相应的降低。
      7、Z2系列6-11号电机还可以制成外鼓风结构型式，鼓风机安装在轴伸端端盖的上方。
      8、Z2系列6-11号电机外鼓风机型号见表1。
      9、西安泰富西玛Z2系列电机为一般工业用小型直流电机，其电动机适用于恒功率调速范围不大于2:1，过载能力不大于1.5倍额定转矩的电力拖动。可使用于金属切削机床、造纸、染织、印刷、水泥等工业。发电机可作动力电源，照明或其他恒压供电。

西安西玛电机质量保证
      西安西玛电机（集团）股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业，是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅，连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强，2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证，2005年8月通过了中国质量认证中心（CQC）的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证，同时又通过欧洲“CE”，美国“UL”和国家安全强制性“CCC”认证，质量信誉AAA等级企业。主导产品先后或得“部、省、市名牌产品”及“西安市免检产品”，“中华之光名牌产品”等荣誉称号。
      为了提高各类机电产品质量，加强售前售后服务，让顾客放心满意，西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”，认真贯彻落实声明中各项条款，并严格按ISO9001:2000质量管理体系各项规章制度，保证做到：
      一、认真贯彻执行国家有关标准，严格按标准货合同技术要求制造、检查所生产的产品，不合格不出厂。
      二、产品测量基等各类成品份产品总装，联机调试完工后，装配人员对其进行72小时运转考机后方可交检：严格按过有关标准进行跑核试验和可靠性试验，以调高新产品可靠性，消除早期故障。
      三、在正常销售条件下，上述成台份产品严格按期交货。功能部件保证在三个月内供货，特殊情况可以提前交货。如发生延期，按质量上台阶“九七”新举措实施赔偿。
      四、顾客在使用产品过程中，如发现质量问题，在接到顾客通知后，保证在24小时答复，需现场服务的，48小时内启动，并做到故障不排除维修人员不撤离。
      五、产品出厂，技术文件完备。凡属产品质量问题，一律三包维修，产品维修仍达不到出厂要求，产品包退包换。
      六、西玛电机产品一经出售终身成本费保修。

西安泰富西玛Z2系列直流电机订货须知
      1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据。
      2、对于5.5kW及以上的2极电动机和37kW及以上的4极电动机不能用皮带传动。
      3、如无特殊要求，西玛电机默认参数为：安装方式卧式B3、绝缘等级B级、防护等级IP44。
      4、如有特殊要求，请在合同中注明，并事先与我厂联系。

型号	功率	额定电压	额定 电流	弱磁最 大转速	效率	飞轮力矩	重量
	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流电机 额定转速 3000r/min——西安西玛电机·西安西玛集团
Z2-11	0.8	110	9.83	3000	74	0.012	30
	0.8	220	4.85	3000	75
Z2-12	1.1	110	12.9	3000	77.5	0.015	35
	1.1	220	6.41	3000	78
Z2-21	1.5	110	17.5	3000	78	0.045	50
	1.5	220	8.64	3000	79
Z2-22	2.2	110	24.7	3000	81	0.055	55
	2.2	220	12.35	3000	81
Z2-31	3	110	33.2	3000	82	0.085	67
	3	220	16.52	3000	82.5
Z2-32	4	110	43.8	3000	83	0.105	79
	4	220	21.65	3000	84
Z2-41	5.5	110	60.6	3000	82.5	0.15	85
	5.5	220	30.3	3000	82.5
Z2-42	7.5	110	81.6	3000	83	0.18	100
	7.5	220	40.8	3000	83.5
Z2-51	10	220	53.8	3000	84.5	0.035	144
Z2-52	13	220	68.7	3000	86	0.4	156
Z2-61	17	220	88.9	3000	87	0.56	180
Z2-62	22	220	114.2	3000	87.5	0.65	200
Z2-71	30	220	158.5	3000	86	1.0	265
Z2-72	40	220	210	3000	86.5	1.2	300

型号	功率	额定电压	额定 电流	弱磁最 大转速	效率	飞轮力矩	重量
	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流电机 额定转速 1500r/min——西安西玛电机·西安西玛集团
Z2-11	0.4	110	5.35	3000	68	0.012	30
	0.4	220	2.68	3000	68
Z2-12	0.6	110	7.68	3000	71	0.015	35
	0.6	220	3.82	3000	71.5
Z2-21	0.8	110	9.84	3000	74	0.045	50
	0.8	220	4.92	3000	74
Z2-22	1.1	110	13	3000	77	0.055	55
	1.1	220	6.5	3000	77
Z2-31	1.5	110	17.6	3000	77.5	0.085	67
	1.5	220	8.7	3000	78.5
Z2-32	2.2	110	25	3000	80	0.105	79
	2.2	220	12.35	3000	81
Z2-41	3	110	34	3000	80	0.15	85
	3	220	17	3000	80
Z2-42	4	110	44.6	3000	81.5	0.18	100
	4	220	22.3	3000	81.5
Z2-51	5.5	110	60.5	2400	82.5	0.35	144
	5.5	220	30.3	2400	82.5
Z2-52	7.5	110	82.2	2400	83	0.4	156
	7.5	220	40.8	2400	83.5
Z2-61	10	110	107.6	2400	84.5	0.56	180
	10	220	53.8	2400	84.5
Z2-62	13	110	139	2400	85	0.65	200
	13	220	69.5	2400	85
Z2-71	17	110	180.6	2250	85.5	1.0	265
	17	220	90	2250	86
Z2-72	22	110	232.6	2250	86	1.2	300
	22	220	115.4	2250	86.5
Z2-81	30	110	315.5	2250	86.5	2.8	405
	30	220	156.9	2250	87
Z2-82	40	220	208	2250	87.5	3.2	430
Z2-91	55	220	284	2000	88	5.9	650
Z2-92	75	220	385	2000	88.5	7.0	685
Z2-101	100	220	511	1800	89	10.3	950
Z2-102	125	220	635	1800	89.5	12	1085
Z2-111	160	220	808	1500	90	20.4	1265
Z2-112	200	220	1010	1500	90	23	1510

型号	功率	额定电压	额定 电流	弱磁最 大转速	效率	飞轮力矩	重量
	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流电机 额定转速 1000r/min——西安西玛电机·西安西玛集团
Z2-21	0.4	110	5.51	2000	66	0.045	50
	0.4	220	2.755	2000	66
Z2-22	0.6	110	7.68	2000	71	0.055	55
	0.6	220	3.79	2000	72
Z2-31	0.8	110	10	2000	72.5	0.085	67
	0.8	220	4.95	2000	73.5
Z2-32	1.1	110	13.33	2000	75	0.105	79
	1.1	220	6.58	2000	76
Z2-41	1.5	110	17.8	2000	76.5	0.15	85
	1.5	220	8.9	2000	76.5
Z2-42	2.2	110	25.32	2000	79	0.18	100
	2.2	220	12.66	2000	79
Z2-51	3	110	34.3	2000	79.5	0.35	144
	3	220	17.2	2000	79.5
Z2-52	4	110	45.2	2000	80	0.4	156
	4	220	22.3	2000	5
Z2-61	5.5	110	60.6	2000	81.5	0.56	180
	5.5	220	30.3	2000	82.5
Z2-62	7.5	110	82.6	2000	82.5	0.65	200
	7.5	220	41.3	2000	82.5
Z2-71	10	110	110.2	2000	82.5	1.0	265
	10	220	54.8	2000	83
Z2-72	13	110	142.3	2000	83	1.2	300
	13	220	70.7	2000	83.5
Z2-81	17	110	185	2000	83.5	2.8	405
	17	220	92	2000	84
Z2-82	22	110	238	2000	84	3.2	430
	22	220	118.2	2000	84.5
Z2-91	30	110	319	2000	85.5	5.9	650
	30	220	158.5	2000	86
Z2-92	40	110	423	2000	86	7.0	685
	40	220	210	2000	86.5
Z2-101	55	220	286.5	1500	87.5	10.3	945
Z2-102	75	220	385	1500	88.5	12	1085
Z2-111	100	220	511	1500	89	20.4	1265
Z2-112	125	220	635	1500	89.5	23	1510

型号	功率	额定电压	额定 电流	弱磁最 大转速	效率	飞轮力矩	重量
	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流电机 额定转速 750r/min——西安西玛电机·西安西玛集团
Z2-31	0.6	110	7.91	1500	69	0.085	67
	0.6	220	3.9	1500	70
Z2-32	0.8	110	10	1500	72.5	0.105	79
	0.8	220	4.95	1500	73.5
Z2-41	1.1	110	13.8	1500	72.5	0.15	85
	1.1	220	6.9	1500	72.5
Z2-42	1.5	110	18.2	1500	74.5	0.18	100
	1.5	220	9.16	1500	74.5
Z2-51	2.2	110	26.2	1500	76.5	0.35	144
	2.2	220	13	1500	77
Z2-52	3	110	35	1500	78	0.4	156
	3	220	17.4	1500	78.5
Z2-61	4	110	46.4	1500	78.5	0.56	180
	4	220	23	1500	79
Z2-62	5.5	110	62.2	1500	80.5	0.65	200
	5.5	220	31.1	1500	80.5
Z2-71	7.5	110	85.2	1500	80	1.0	265
	7.5	220	42.1	1500	81
Z2-72	10	110	112.1	1500	81	1.2	300
	10	220	55.8	1500	81.5
Z2-81	13	110	145	1500	81.5	2.8	405
	13	220	72.1	1500	82
Z2-82	17	110	187.2	1500	82.5	3.2	430
	17	220	93.2	1500	83
Z2-91	22	110	239.5	1500	83.5	5.9	650
	22	220	119	1500	84
Z2-92	30	110	323	1500	84.5	7.0	685
	30	220	160.5	1500	85
Z2-101	40	110	425	1500	85.5	10.3	945
	40	220	212	1500	86
Z2-102	55	220	289	1500	86.5	12	1085
Z2-111	75	220	387	1500	88	20.4	1265

型号	功率	额定电压	额定 电流	弱磁最 大转速	效率	飞轮力矩	重量
	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流电机 额定转速 600r/min——西安西玛电机·西安西玛集团
Z2-91	17	110	193	1200	80	5.9	650
	17	220	95.5	1200	81
Z2-92	22	110	242.5	1200	82.5	7.0	685
	22	220	119.7	1200	83.5
Z2-101	30	110	324.4	1200	84	10.3	945
	30	220	161.5	1200	84.5
Z2-102	40	110	431	1200	84.5	12	1080
	40	220	214	1200	85
Z2-111	55	220	289	1200	86.5	20.4	1265
