西安泰富西玛电机：YKK高压三相异步电动机

型号说明

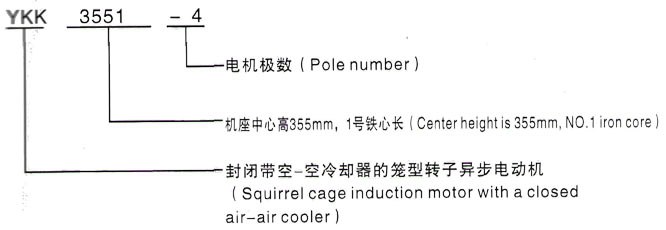

      西安泰富西玛YKK系列(H355-1000)高压三相异步电机以YKK3551-4为例：“YKK”表示封闭带空-空冷却器的笼型转子异步电动机；“3551”表示机座中心高355mm，1号铁心长；“4”表示极数。

电机概述
      YKK系列(H355～1000)6KV、10KV高压三相异步电动机为笼型转子异步电动机，该系列电动机的防护等级为IP44或IP54，冷却方法为IC611(见GB/T1993)。
      西安泰富西玛YKK系列(H355-1000)高压三相异步电机具有高效、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等优点。
      YKK系列电动机可作驱动各种不同机械之用。如通风机、压缩机、水泵、破碎机、切削机床及其它设备，并可供煤矿、机械工业、发电厂及各种工矿企业作原动机之用。
      YKK系列电动机结构及安装型式为IMB3，定额是以连续工作制(S1)为基准的连续定额，电动机的额定频率为50Hz，额定电压为6KV、10KV，其它电压等级或特殊要求，在订货时可与用户共同商定。
      从轴伸端视之，2极电机为顺时针方向旋转，如用户需要逆时针方向旋转时，必须在订货时注明。

技术特点
      西安泰富西玛YKK系列(H355-1000)高压三相异步电机采用箱式结构。机座用钢板焊成的箱型结构，重量轻，刚度好。机座两侧面及顶部均有防护顶罩及盖板，拆下防护罩或改版后可以观察及触及电机内部，便利电机的维护和修理。
      定子采用滑入式外装压结构。定子绕组采用F级少胶绝缘材料，端部有可靠的固定及绑扎，并采用真空压力浸渍无溶剂漆工艺处理，因此电动机的绝缘性优良可靠，机械强度好，防潮性能强。
      轴承有滚动轴承和滑动轴承两种型式，按电动机功率大小及转速而定其基本形式的防护等级为IP54，如果电动机具有较高的防护等级时轴承的防护等级也随之提高。

订货须知
　　西安泰富西玛电机YKK系列高压电机默认技术参数如下：　
　　　　电机型号(YKK3551-4)      安装方式(IMB3)
　　　　额定功率(185kW)      防护等级(IP44或IP54)
　　　　额定电压(6000V)      冷却方法(IC611)
　　　　额定频率(50Hz)      绝缘等级(F级)
　　　　同步转速(1500r/min)      环境条件(海拔1000m，环境温度40℃)
      1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。
      2、如有特殊要求，如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型，或户外防腐型及其他等，均需在合同中明确注明，并事先与我厂联系。

以上关于YKK系列高压三相异步电动机的资料由西安西玛电机技术部提供，网络部整理，如果有疑问，欢迎垂询。

YKK系列6KV(H355-1000)高压三相异步电动机技术参数——西安泰富西玛电机

型号	额定功率 kW	额定电压 V	额定电流 A	额定转速 r/min	效率  %	功率因数	堵转电流/ 额定电流	堵转转矩/ 额定转矩	最大转矩/ 额定转矩	噪声 dB（A）
YKK系列(H355-1000)高压三相异步电机——西安泰富西玛电机
YKK4002-4	280	6000	33.6	1500	93.2	0.86	6.5	0.7	2.2	108
YKK400-4	450	6000	53.6	1500	93.9	0.86	6.5	0.7	2.2	108
YKK3554-6	160	6000	20.3	1000	92.3	0.82	6.0	0.7	2.2	102
YKK4001-6	185	6000	23.5	1000	92.4	0.82	6.0	0.7	2.2	102
YKK4002-6	200	6000	25.3	1000	92.6	0.82	6.0	0.7	2.2	102
YKK4003-6	220	6000	27.8	1000	92.8	0.82	6.0	0.7	2.2	102
YKK4004-6	250	6000	31.5	1000	93.0	0.82	6.0	0.7	2.2	105
YKK4005-6	280	6000	35.2	1000	93.3	0.82	6.0	0.7	2.2	105
YKK4006-6	315	6000	39.5	1000	93.5	0.82	6.0	0.7	2.2	105
YKK4003-8	160	6000	21.4	750	92.4	0.78	5.5	0.8	2.2	99
YKK4004-8	185	6000	24.7	750	92.5	0.78	5.5	0.8	2.2	99
YKK4005-8	200	6000	26.6	750	92.7	0.78	5.5	0.8	2.2	99
YKK4006-8	220	6000	29.2	750	92.9	0.78	5.5	0.8	2.2	99
YKK4502-4	500	6000	59.5	1500	94.0	0.86	6.5	0.7	2.2	108
YKK4503-4	560	6000	66.5	1500	94.2	0.86	6.5	0.7	2.2	111
YKK450-4	630	6000	74.7	1500	94.4	0.86	6.5	0.7	2.2	111
YKK4505-4	710	6000	84.0	1500	94.6	0.86	6.5	0.7	2.2	111
YKK4502-6	355	6000	43.9	1000	93.7	0.83	6.0	0.7	2.2	105
YMPS450-6	355	6000	45.1	990	94.4	0.83	7.3	2.8	2.7	105
YKK4503-6	400	6000	49.4	1000	93.8	0.83	6.0	0.7	2.2	105
YKK4504-6	450	6000	55.4	1000	94.1	0.83	6.0	0.7	2.2	105
YKK4505-6	500	6000	61.5	1000	94.3	0.83	6.0	0.7	2.2	105
YKK4502-8	250	6000	32.7	750	93.0	0.79	5.5	0.8	2.2	102
YKK4503-8	280	6000	36.6	750	93.2	0.79	5.5	0.8	2.2	102
YKK450-8	315	6000	41.1	750	93.4	0.79	5.5	0.8	2.2	102
YTM450-8	315	6000	41.7	736	93.3	0.83	5.7	1.7	2.7	102
YKK4505-8	355	6000	46.2	750	93.5	0.79	5.5	0.8	2.2	102
YKK4501-10	185	6000	25.9	600	91.7	0.75	5.5	0.8	2.2	99
YKK4502-10	200	6000	27.9	600	91.9	0.75	5.5	0.8	2.2	99
YKK4503-10	220	6000	30.6	600	92.1	0.75	5.5	0.8	2.2	99
YKK450-10	250	6000	34.8	600	92.3	0.75	5.5	0.8	2.2	102
YKK4505-10	280	6000	38.8	600	92.5	0.75	5.5	0.8	2.2	102
YKK4503-12	160	6000	23.8	500	92.6	0.70	5.5	0.8	2.2	99
YKK4504-12	185	6000	27.7	500	91.8	0.70	5.5	0.8	2.2	99
YKK4505-12	200	6000	30.0	500	92.0	0.70	5.5	0.8	2.2	99
YKK5001-4	800	6000	93.3	1500	94.8	0.87	6.5	0.7	2.2	111
YKK5002-4	900	6000	104.9	1500	94.9	0.87	6.5	0.7	2.2	111
YKK5003-4	1000	6000	116.4	1500	95.0	0.87	6.5	0.7	2.2	111
YKK5004-4	1120	6000	130.3	1500	95.1	0.87	6.5	0.7	2.2	113
YKK5001-6	560	6000	68.0	1000	94.4	0.84	6.0	0.7	2.2	108
YKK5002-6	630	6000	76.4	1000	94.5	0.84	6.0	0.7	2.2	108
YKK5003-6	710	6000	85.8	1000	94.8	0.84	6.0	0.7	2.2	108
YKK5004-6	800	6000	96.6	1000	94.9	0.84	6.0	0.7	2.2	108
YKK500-8	315	10000	25.5	744	92.8	0.77	6.4	1.3	3.1	102
YKK500-8	400	6000	51.3	750	93.7	0.80	5.5	0.8	2.2	102
YKK5002-8	450	6000	57.7	750	93.8	0.80	5.5	0.8	2.2	102
YKK5003-8	500	6000	63.8	750	94.2	0.80	5.5	0.8	2.2	102
YKK5004-8	560	6000	75.1	750	94.4	0.80	5.5	0.8	2.2	105
YKK500-10	280	10000	32.0	596	93.1	0.79	6.0	1.2	2.8	105
YKK500-10	315	6000	43.0	600	92.8	0.76	5.5	0.8	2.2	102
YKK5002-10	355	6000	48.3	600	93.0	0.76	5.5	0.8	2.2	102
YKK500-10	400	6000	54.3	600	93.3	0.76	5.5	0.8	2.2	102
YKK500-10	450	6000	61.0	600	93.4	0.76	5.5	0.8	2.2	102
YKK5001-12	220	6000	31.9	500	92.2	0.72	5.5	0.8	2.2	99
YKK5002-12	250	6000	36.1	500	92.5	0.72	5.5	0.8	2.2	102
YKK5003-12	280	6000	40.4	500	92.7	0.72	5.5	0.8	2.2	102
YKK5004-12	315	6000	45.4	500	92.8	0.72	5.5	0.8	2.2	102
YKK5601-6	900	6000	107.3	1000	95.0	0.85	6.5	0.7	2.2	108
YKK5602-6	1000	6000	119.0	1000	95.1	0.85	6.5	0.7	2.2	108
YKK5603-6	1120	6000	133.2	1000	95.2	0.85	6.5	0.7	2.2	110
YKK560-8	500	10000	38.3	740	93.6	0.81	5.8	1.6	2.8	105
YKK5601-8	630	6000	78.2	750	94.5	0.82	6.0	0.7	2.2	105
YKK5602-8	710	6000	88.1	750	94.6	0.82	6.0	0.7	2.2	105
YKK5603-8	800	6000	99.1	750	94.7	0.82	6.0	0.7	2.2	105
YKK5601-10	500	6000	65.9	600	93.6	0.78	6.0	0.7	2.2	102
YKK5602-10	560	6000	73.7	600	93.7	0.78	6.0	0.7	2.2	105
YKK5603-10	630	6000	82.9	600	93.8	0.78	6.0	0.7	2.2	105
YKK5604-10	710	6000	93.2	600	94.0	0.78	6.0	0.7	2.2	105
YKK5601-12	355	6000	49.6	500	93.0	0.74	6.0	0.7	2.2	102
YKK5602-12	400	6000	55.8	500	93.3	0.74	6.0	0.7	2.2	102
YKK5603-12	450	6000	62.7	500	93.4	0.74	6.0	0.7	2.2	102
YKK5604-12	500	6000	69.4	500	93.7	0.74	6.0	0.7	2.2	102
YKK6301-6	1250	6000	146.8	1000	95.3	0.86	6.5	0.7	2.2	110
YKK6302-6	1400	6000	164.2	1000	95.4	0.86	6.5	0.7	2.2	110
YKK6303-6	1600	6000	187.5	1000	95.5	0.86	6.5	0.7	2.2	110
YKK6301-8	900	6000	108.8	750	94.8	0.84	6.0	0.7	2.2	105
YKK6302-8	1000	6000	120.7	750	94.9	0.84	6.0	0.7	2.2	105
YKK6303-8	1120	6000	135.1	750	95.0	0.84	6.0	0.7	2.2	107
YKK6304-8	1250	6000	150.6	750	95.1	0.84	6.0	0.7	2.2	107
YKK6301-10	800	6000	102.2	600	94.2	0.80	6.0	0.7	2.2	105
YKK6302-10	900	6000	114.8	600	94.3	0.80	6.0	0.7	2.2	105
YKK6303-10	1000	6000	127.4	600	94.4	0.80	6.0	0.7	2.2	105
YKK6304-10	1120	6000	142.4	600	94.6	0.80	6.0	0.7	2.2	107
YKK6301-12	560	6000	75.6	500	93.8	0.76	6.0	0.7	2.2	105
YKK6302-12	630	6000	84.9	500	93.9	0.76	6.0	0.7	2.2	105
YKK6303-12	710	6000	95.6	500	94.0	0.76	6.0	0.7	2.2	105
YKK6304-12	800	6000	107.5	500	94.2	0.76	6.0	0.7	2.2	105
转载请说明来自西安泰富西玛电机官方网站：http://www.xiandianjichang.com

YKK系列10KV高压三相异步电动机技术参数——西安泰富西玛电机

YKK高压电机型号	功率(kW)	同步转速(r/min)	额定电流(A)	效率（%）	功率因数	堵转电 流倍数	堵转转 矩倍数	最大转 矩倍数
YKK系列10KV高压三相异步电动机——西安泰富西玛电机
YKK4501-2	280	3000	25.1	93.8	0.87	7.0	0.6	1.8
YKK4502-2	315		28.2	94.1
YKK4503-2	355		31.7	94.3
YKK4504-2	400		35.1	94.4
YKK4505-2	450		39.3	94.5
YKK4506-2	500		44.2	94.6
YKK5001-2	560		49.2	94.7	0.88
YKK5002-2	630		55.3	94.8
YKK5003-2	710		62.2	94.9
YKK5004-2	800		69.1	95.0
YKK5005-2	900		77.2	95.2
YKK5601-2	1000		85.0	95.4	0.89
YKK5602-2	1120		95.1	95.5
YKK5603-2	1250		108.6	95.6
YKK6301-2	1600		120.6	95.7	0.90
YKK6302-2	1800		133.9	95.8
YKK6303-2	2000		149.7	96.0
YKK4501-4	280	1500	25.5	93.3	0.86	7.0	0.7	1.8
YKK4502-4	315		28.7	93.5
YKK4503-4	355		32.2	93.9
YKK4504-4	400		35.5	94.5
YKK4505-4	450		39.9	94.2
YKK4506-4	500		44.8	94.4
YKK5001-4	560		49.6	95.0	0.87
YKK5002-4	630		55.8	95.1
YKK5003-4	710		62.0	95.2	0.88
YKK5004-4	800		68.8	95.3
YKK5005-4	900		77.0	95.4
YKK5601-4	1000		84.9	95.5	0.89
YKK5602-4	1120		92.9	95.7
YKK5603-4	1250		108.3	95.8
YKK6301-4	1400		121.7	95.9			0.6
YKK6302-4	1600		135.1	96.0
YKK6303-4	1800		151.2	96.1
YKK4503-6	250	1000	23.9	92.8	0.82	6.0	0.7	1.8
YKK4504-6	280		26.5	93.1	0.83
YKK4505-6	315		29.8	93.3
YKK4506-6	355		33.5	93.5
YKK5001-6	400		37.0	93.9
YKK5002-6	450		40.9	94.1	0.84
YKK5003-6	500		45.9	94.4
YKK5004-6	560		51.6	94.6
YKK5005-6	630		58.1	94.7	0.84	6.0	0.7	1.8
YKK5601-6	710		64.4	94.9	0.85
YKK5602-6	800		71.4	95.1
YKK5603-6	900		79.8	95.3
YKK5604-6	1000		88.0	95.4	0.86
YKK6301-6	1120		98.2	95.7			0.6
YKK6302-6	1250		112.1	95.8
YKK6303-6	1400		126.0	95.9
YKK5001-8	250	750	19.6	92.8	0.77	6.0	0.6
YKK5002-8	280		28.6	93.1
YKK5003-8	315		31.8	93.2	0.78
YKK5004-8	355		35.7	93.4
YKK5005-8	400		39.0	93.8	0.79
YKK5006-8	450		43.6	93.9				1.8
YKK5601-8	500		47.0	94.4	0.82
YKK5602-8	560		52.8	94.6
YKK5603-8	630		59.5	94.7
YKK5604-8	710		66.8	94.8
YKK6301-8	800		73.2	95.	0.83
YKK6302-8	900		81.8	95.2
YKK6303-8	1000		91.8	95.3
YKK5003-10	220	600	20.8	92.4	0.74	5.5	0.7
YKK5004-10	250		26.5	92.6
YKK5005-10	280		29.4	92.8	0.75
YKK5006-10	315		33.1	93.0
YKK5601-10	355		36.2	93.2	0.77	6.0
YKK5602-10	400		40.1	93.4
YKK5603-10	450		44.3	93.5	0.78
YKK5604-10	500		49.8	93.7
YKK5605-10	560		56.0	93.9
YKK6301-10	630		61.2	94.3	0.8			1.8
YKK6302-10	710		68.7	94.5
YKK6303-10	800		76.3	94.6
YKK6304-10	900		85.3	94.7
YKK5601-12	250	500	27.0	92.3	0.73
YKK5602-12	280		30.4	92.5
YKK5603-12	315		34.1	92.7
YKK5604-12	355		38.3	92.9
YKK5605-12	400		42.4	93.2
YKK6301-12	450		46.7	93.5	0.74
YKK6302-12	500		52.5	93.7
YKK6303-12	560		59.0	93.9
YKK6304-12	630		66.2	94.3
转载请说明来自西安泰富西玛电机官方网站：http://www.xiandianjichang.com
