如何读懂电动机型号中那些特殊代码?

编辑:西安西玛电机网络部  发布时间:2020-11-30 09:19:40  来源:西安电机厂
摘要:如何读懂电动机型号中那些特殊代码?由电动机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。相信以后看到产品型号,就能基本知道该电机的类型、特点、设计序号、电机的规格以及它所使用的环境等信息。
如何读懂电动机型号中那些特殊代码?

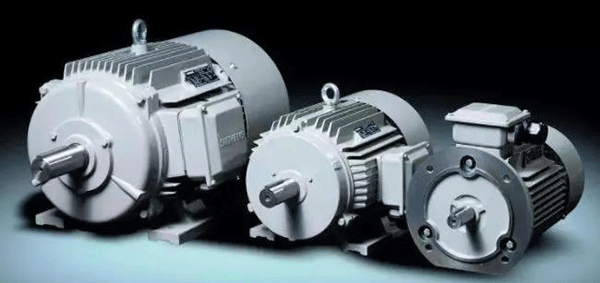

      如果对电动机有所了解的话,可以通过看型号来分析电动机参数,通过既定的型号就可以知道要的是哪一款电动机,电动机的各个参数值是多少。现在西安西玛电机来教教大家如何认识电动机型号表示的名称和参数。
如何读懂电动机型号中那些特殊代码?
      由电动机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

1、类型代号是表征电机的各种类型而采用的汉语拼音字母。

      Eg:

      Y——异步电动机;

      T——同步电动机;

      TF——同步发电机;

      Z——直流电动机;

      ZF——直流发电机。

2、特点代号是表征电机的性能、结构或用途,也采用汉语拼音字母表示。

      Eg:

      B表示隔爆型;

      YT表示YB轴流通风机;

      YEJ表示电磁制动式;

      YVF表示变频调速式;

      YD表示变极多速式;

      YZD表示起重机。

      等等……

3、设计序号是指电机产品设计的顺序,用阿拉伯数字表示。

      对于第一次设计的产品不标注设计序号,对系列产品所派生的产品按设计的顺序标注。

      Eg:Y2、YB2。

4、励磁方式代号分别用字母表示,S表示三次谐波,J表示晶闸管,X表示相复励磁。

      Eg:Y2-132S2-2

      ①Y:机型,表示异步电动机;

      ②2:设计序号,“2”表示第一次基础上改进设计的产品;

      ③132:中心高,是轴中心到机座平面高度;

      ④S2:机座长度规格,S是短型,其中脚注“2”是S型铁心的第二种规格,而“2”型比“1”型铁心长。

      ⑤ 2:极数,“2”是指2极电动机。

用中心高、机座长度、铁心长度、极数表示

1、中心高指由电机轴心到机座底角面的高度。

      根据中心高的不同可以将电机分为大型、中型、小型和微型四种。

      ① 中心高H在45mm——71mm的属于微型电动机;

      ② 中心高H在80mm~315mm的属于小型电动机;

      ③ 中心高H在355mm~630mm的属于中型电动机;

      ④ 中心高H在630mm以上属于大型电动机。

2、机座长度用国际通用字母表示:

      ①S——短机座

      ②M——中机座

      ③L——长机座

3、铁心长度用阿拉伯数字1、2、3、4由长至短分别表示。

4、极数分2极、4极、6极、8极等。

      特殊环境代号有如下规定:

      ① “高”原用G

      ② 船(“海”)用H

      ③ 户“外”用W

      ④ 化工防“腐”用F

      ⑤ 热带用T

      ⑥ 湿热带用TH

      ⑦ 干热带用TA

补充代号仅适用于有补充要求的电机

      Eg:产品型号为YB2-132S-4

      ①Y:产品类型代号,表示异步电动机;

      ② B:产品特点代号,表示隔爆型;

      ③2:产品设计序号,表示第二次设计;

      ④132:电机中心高,表示轴心到地面的距离为132mm;

      ⑤ S:电机机座长度,表示为短机座;

      ⑥ 4:极数,表示4极电机;

      通过西安西玛电机以上对电动机型号详细的介绍,相信以后看到产品型号,就能基本知道该电机的类型、特点、设计序号、电机的规格以及它所使用的环境等信息。
